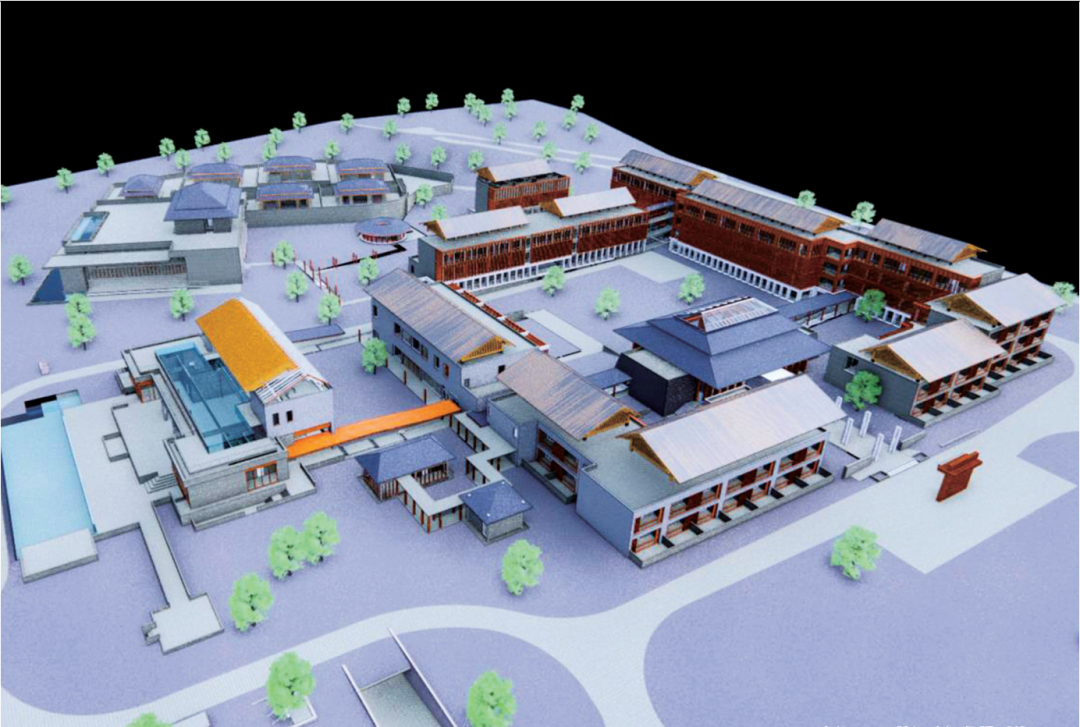

阿丽拉酒店项目位于武汉东湖风景区，北靠磨山，西临东湖，依山傍水，环境优美。场地内竖向高差较大，绿植茂密，有颇多具保留价值的大型乔木。拟建的阿丽拉酒店总建筑面积4.2万m²，其中，地上面积2.2万m²、地下面积2万m²。作为设计派度假酒店的领航者，阿丽拉与绝美避世的安缦酒店、日式水居美学的虹夕诺雅一起，并称为隐世低调的三大顶级度假酒店品牌，建成后将成为武汉市东湖风景区标志性的度假酒店之一（图1）。

阿丽拉酒店项目的设计重难点突出表现在以下三个方面：一是处理好建筑与国家级风景区场地与环境关系；二是需满足国际级的设计标准与品质要求；三是细分专业众多，且涉及多家境外设计机构，协同设计难度大（图2）。

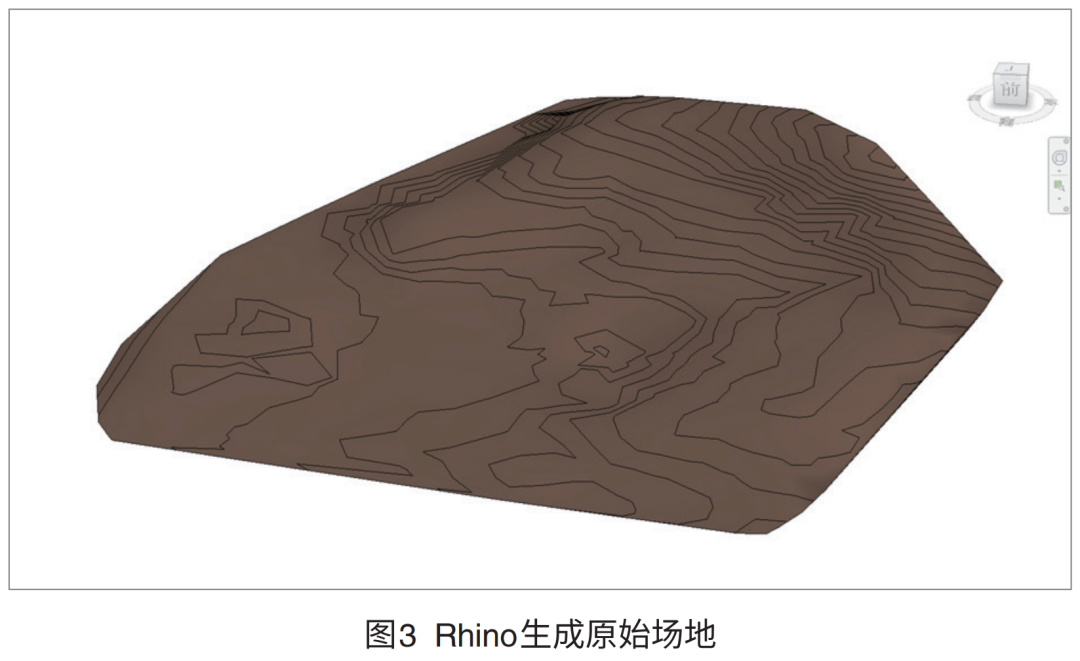

方案阶段采用Rhino软件+Pathon编程（图3）还原场地真实竖向^[1]，精确指导设计，最大化保留风景区有价值的绿植；利用SU可视化模型，多维度论证建筑与国家级风景区环境的视线、林冠线等营造关系，成功迈出正向设计第一步。

为应对第二、三个重难点的挑战，同时破解正向设计固有的诸如出图效率低下、三维设计工作量比二维增加较多、各专业协同设计步调不一致等问题，项目团队从管理和技术两方面提出了创新性的解决策略。

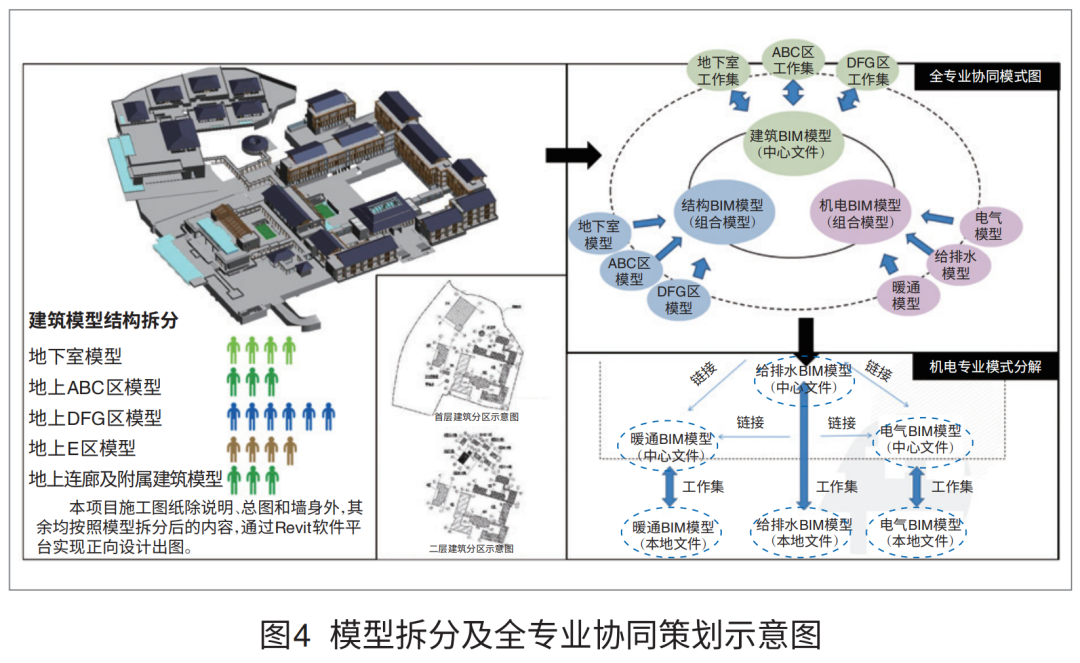

因地制宜的前期策划和高效务实的设计管理是三维正向设计成功的基石。阿丽拉酒店项目充分考量建筑功能与形态特征，进行模型拆分与全专业协同策划（图4），并采取一系列创新措施。

精准策划接轨国际设计标准

依据中南建筑设计院股份有限公司的BIM标准体系，再结合凯悦酒管公司国际化的技术标准，过滤各专业BIM建模标准、各专业项目样板更新内容及命名原则，定制项目级BIM标准。

修正多专业正向设计流程

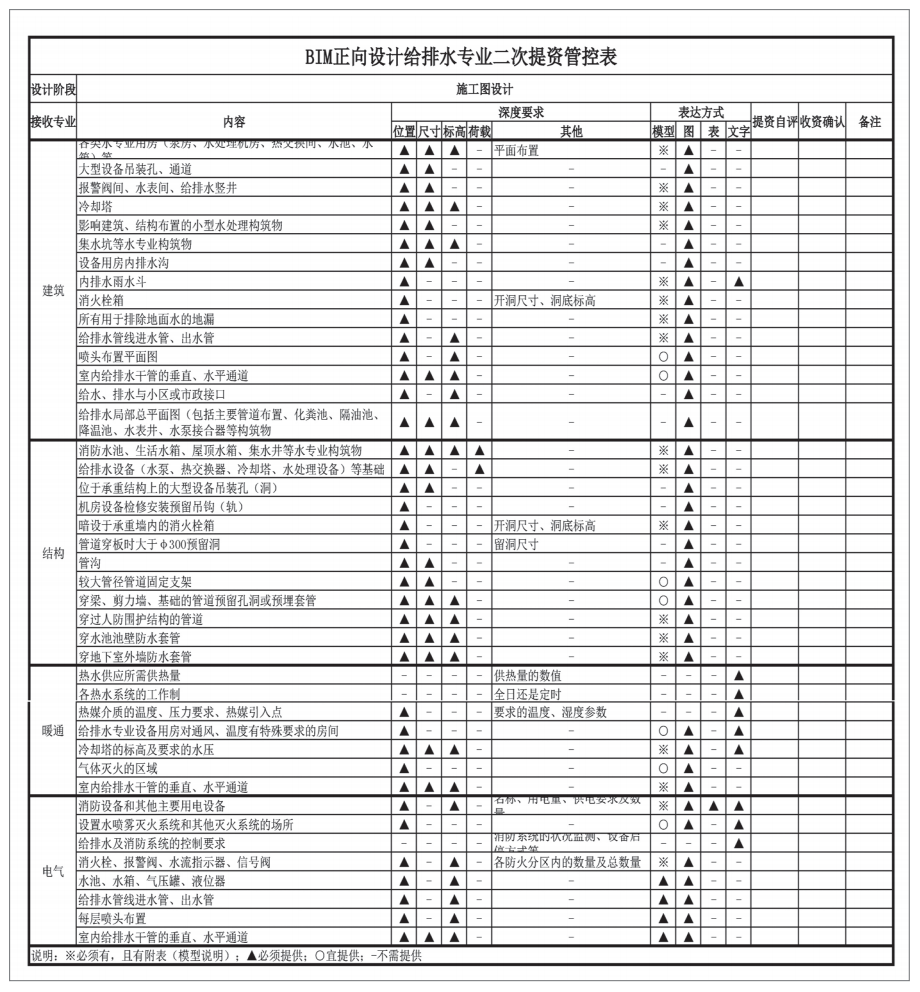

首先，在传统二维设计互提资料要求的基础上，梳理不同阶段、不同专业的提资需求与模式，重新拟定了建结水电暖专业正向设计互提资料一张表（图5）。

图5 正向设计给排水专业提资管控表

其次，颠覆机电专业传统设计流程，采用“选剖面–绘草图–建模型”的新模式，二维机电管线剖面草图设计先行，以二维指导三维，解决专业细分和地形高差带来的机电管线繁杂、管线标高协调困难的难题。

同步执行二维和三维校审

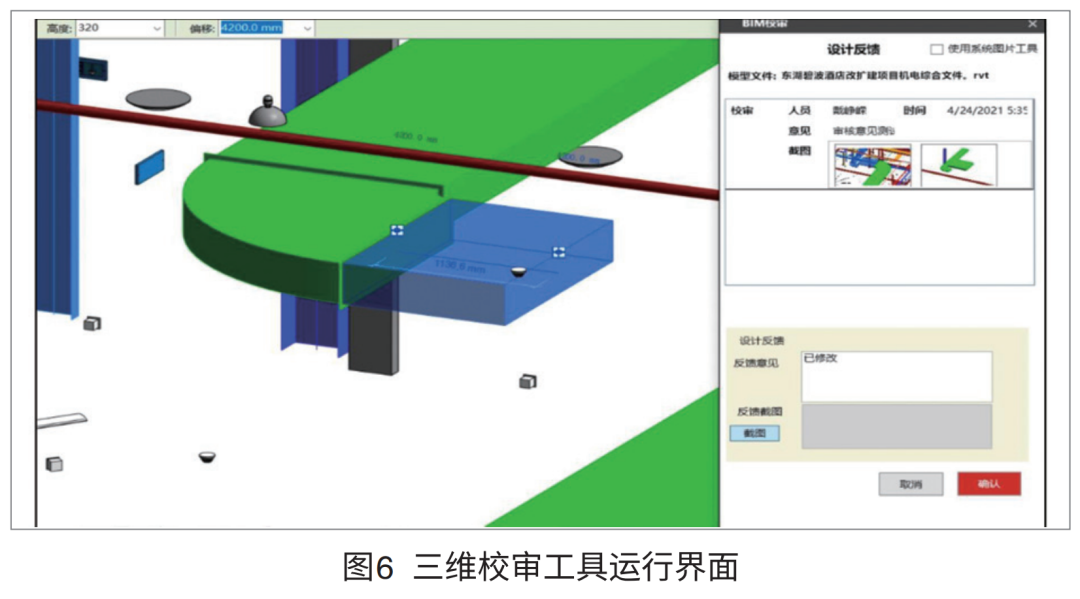

开发三维校审工具（图6），将传统二维图纸校审与Revit模型校审相结合，校审人员直接在模型中进行设计合规性和模型正确性双向校审，截图批注上传，设计人员同步进行查阅和修改。

最大化执行正向设计协同机制

策划阶段拟定的专业内和专业间的提资方式，即均用模型提资视图的方式进行协同设计，往往会经历来自惯性设计模式的阻扰。正向设计过程实行强管控、严执行的策略，增设各专业BIM专项设计管理人员，实打实地督促完成一模到底的完整正向设计。

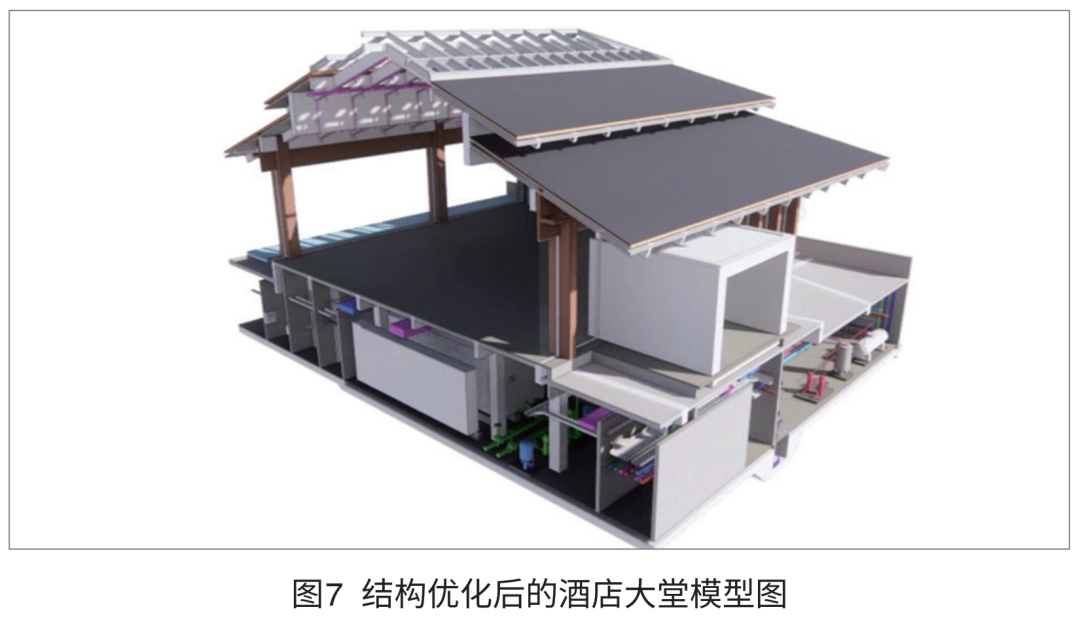

除了多专业精细化协同、重点区域结构优化（图7）、建筑净高控制、复杂立面节点的精细化设计、满足国标绿建二星和Earthcheck金奖认证要求的性能化模拟分析等常规应用外，该项目还有以下创新应用：

Revit辅助装配式设计优化

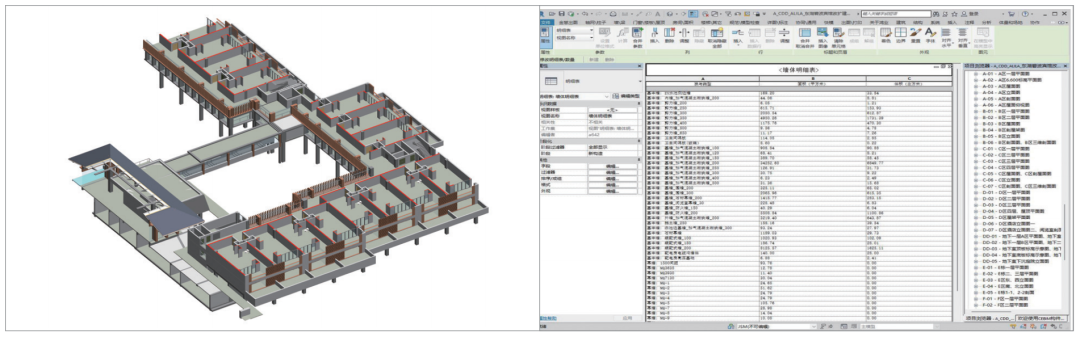

对不同类型装配式客房进行标准模块化设计，并保存为客房库，对客房库进行构建拆分设计。协同Revit明细表工具，在每轮方案调整导致装配内墙工程量发生变化时，快速统计出装配内墙所占比例，辅助优化装配式设计方案（图8）。

图8 装配式墙体模型及算量明细表

格栅幕墙立面方案比选与优化

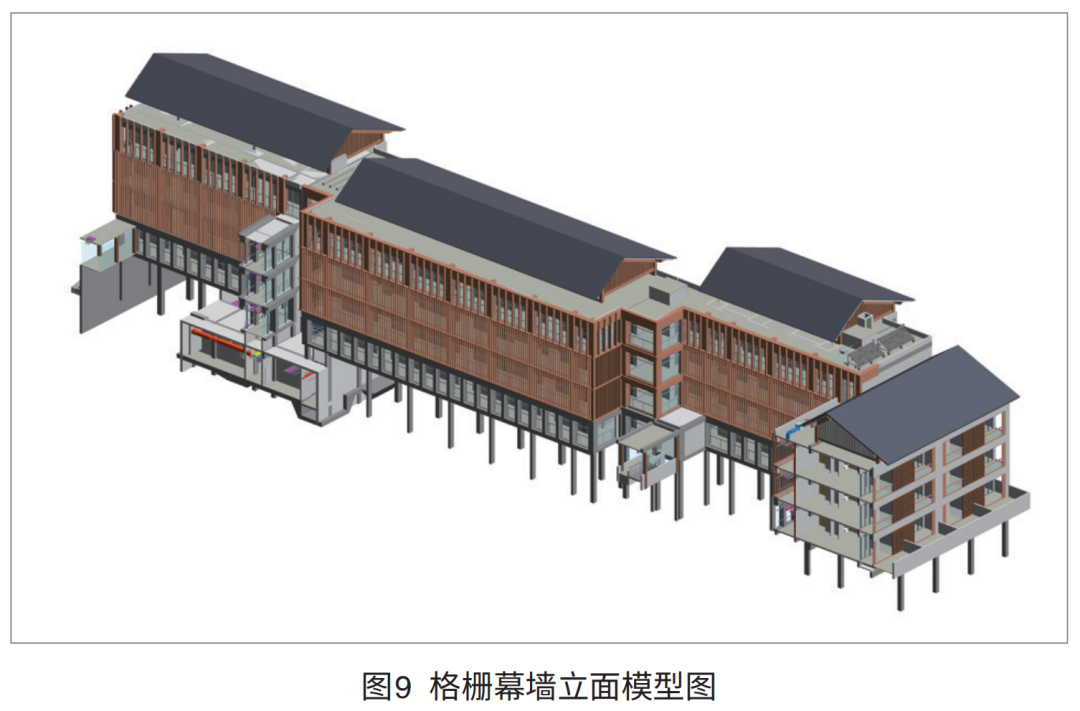

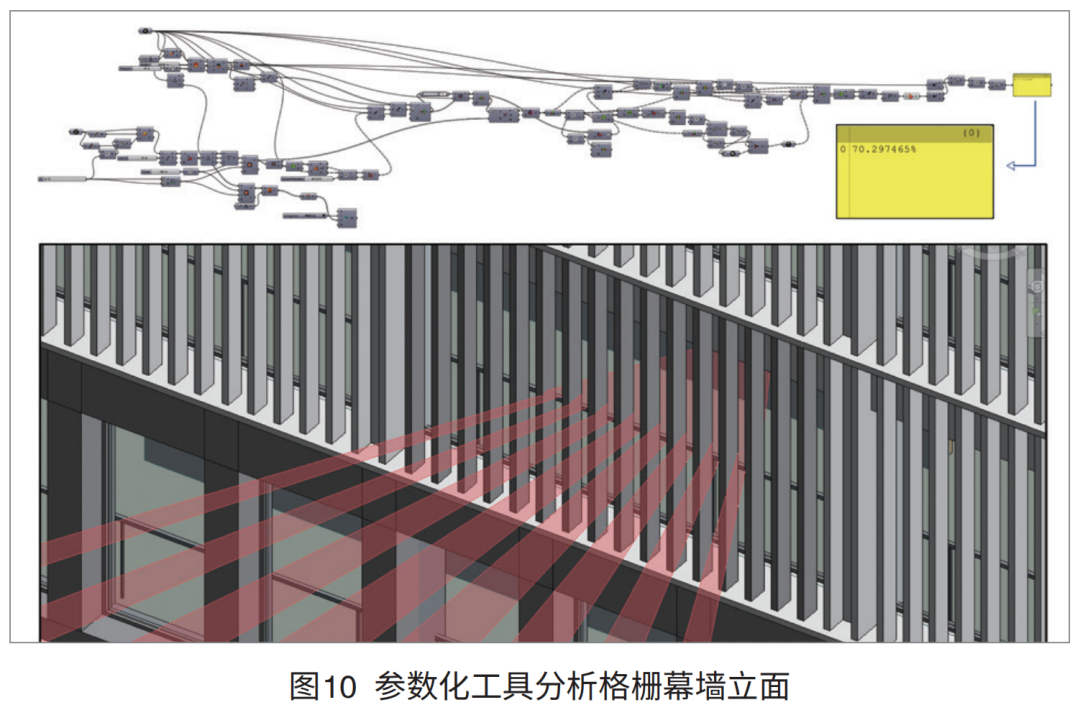

利用参数化工具，对格栅幕墙室内人视点扇形可视范围比例和室内采光进行分析，优选出对室内空间感知影响最小的格栅疏密度和构件尺寸（图9、图10）。

自主研发各类工具和平台

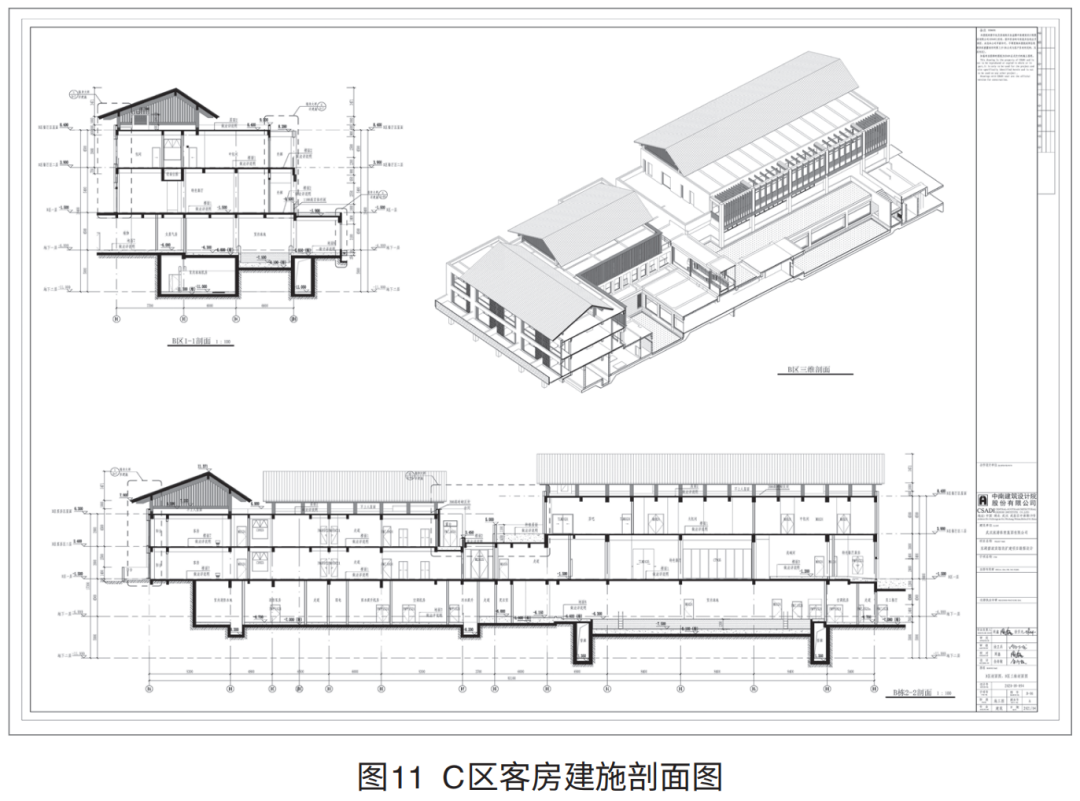

针对项目需求同步研发了一系列插件和平台工具，以提高正向设计效率、模型质量与应用功能：一是基于图形拓扑技术自主开发管线自动翻弯插件，实现机电管线自动翻弯、调整碰撞，减少机电深化工作量；二是利用参数化工具对楼梯相关设计规则进行转译，在Revit模型中高效审核楼梯设计问题；三是研发建模插件实现集水坑快速建模与精细化设计；四是利用参数化工具辅助出图，实现注释文字、尺寸的快捷旋转和一键标注；五是利用自主开发的打图插件，高效对接公司打图程序，比CAD更加快捷方便打印蓝图（图11）。

三维数字化交付

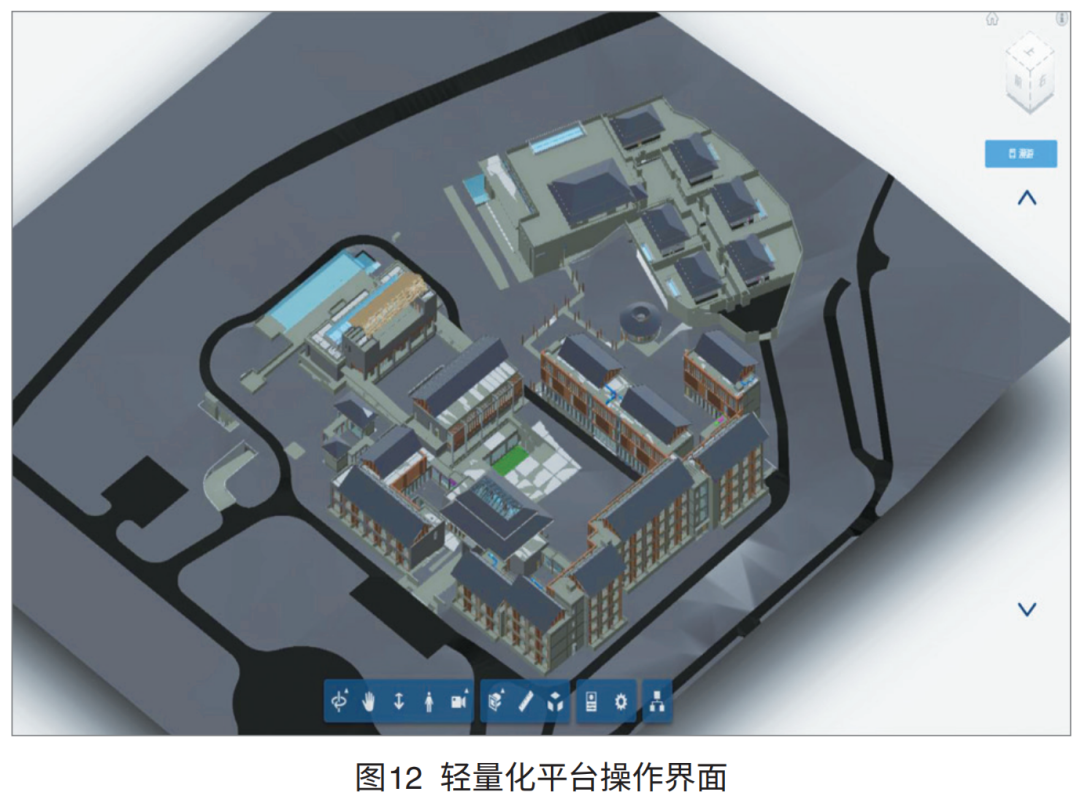

Revit三维可视化模型交付，协助施工方对标高复杂的结构和机电管线进行三维认知，提前解决现场施工难题。同时，将模型导入轻量化平台，各方可在移动端便捷地查看模型（图12）。

面对武汉东湖·阿丽拉酒店这样一个“小而精”的项目，我们经历了一场BIM技术引领的正向设计进化，切实体会到BIM技术应用对项目设计广度、深度、精细度的提升，也坚定地认识到BIM赋能建筑业数字化转型是未来发展不可阻挡的趋势。（本文作者为中南建筑设计院股份有限公司周鑫　范华冰、王伟、金尚敏、徐芳卉、宛超）

参考文献

[1]朱卓晖,范华冰,李亚琴.基于参数化的复杂地形BIM建模研究与应用——以某旅游度假酒店项目为例[J].四川建筑,2020(S1):211-213.
