核心看点

埃及新首都CBD项目为国际EPC项目，采用美标，外加国外监理、数十家分包，整体协调管理难度大。项目实施现场埃及工人占比80%以上，其专业技能水平低，交流交底难度大。此外，该项目地处海外欠发达地区，各项设备资源严重不足，尤其桩基施工，20栋高层同时开工，旋挖转机急缺，极大影响工期。该项目多数物资供应需从中国进口，运输周期长达45天。为保障物资的充足供应，对现场条件要具备较强的前瞻性。

埃及新首都CBD项目效果图

埃及新首都CBD项目以中国BIM标准为基础，制定详细的BIM实施方案，获得业主、监理采纳，在全美标实施的项目，迈出中国标准的第一步。根据公司海外BIM管理办法，在项目前方设置现场BIM管理组，同时在国内设置各专业BIM工作组，配置先进的BIM设备，搭配多款专业软件，由公司进行统筹协调管理，实现国内外BIM管理的高效联动。

集成化建模

建模前，依据BIM实施方案，统一BIM模型标准，实现参建各方数据共享，提高沟通效率，保障BIM应用的连贯性。以标准化为基础，根据各专业特点，以Revit为主建模软件，完成项目主体结构、机电结构、二次结构建模，搭配Tekla创建钢结构模型、Rhino创建幕墙模型等，基于Navisworks对各专业模型进行碰撞检查、整合优化。深化过程基于Revit同步Fuzor实时渲染功能，用Fuzor的三维效果指导Revit的二维设计，快速配景添加，并通过Fuzor对模型进行漫游检查，净空分析。

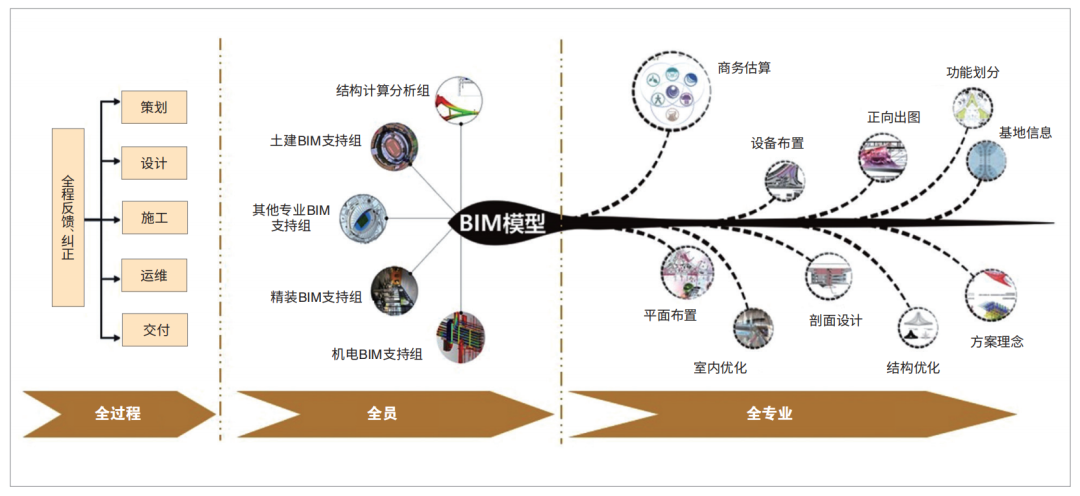

BIM实施组织架构

BIM+PM

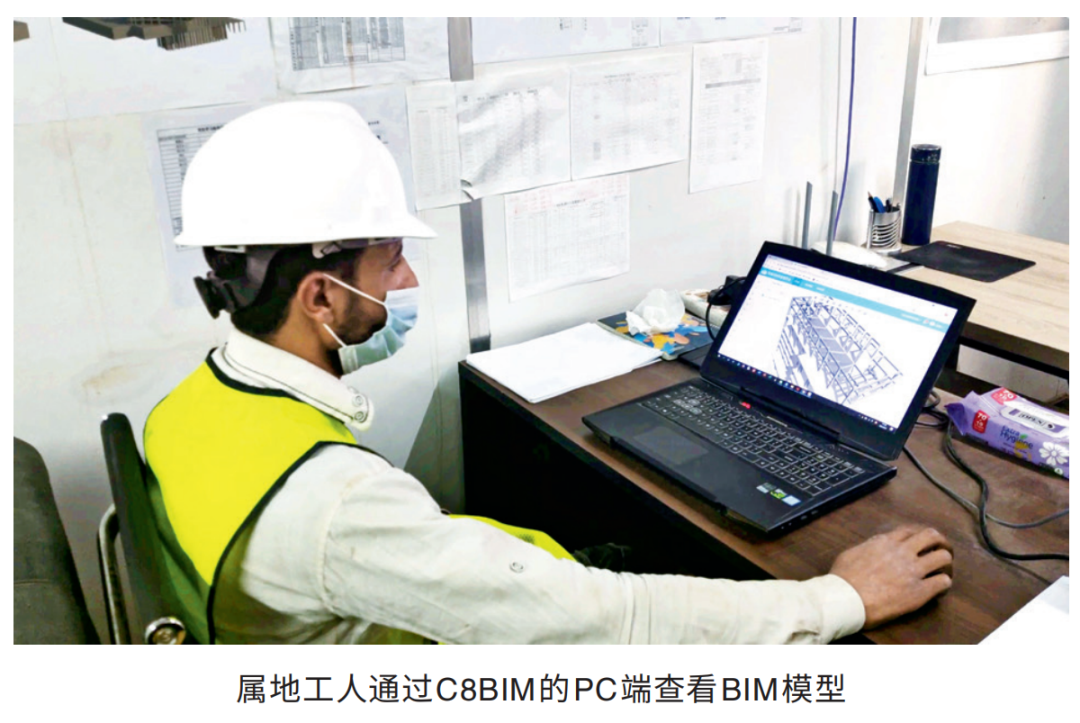

基于深化完成的BIM模型上传至公司自主研发的C8BIM云平台，对模型进行轻量化处理，通过设置角色权限，满足不同责任人的使用需求。所有人均可通过移动端、PC端、网页端实时查看BIM模型，并进行相关权限操作。施工过程中，对发现的质量、安全问题可随时拍照、录像，并关联BIM模型。实施各方相关人员基于C8BIM提出问题、解决问题，并在BIM模型直观展示项目问题解决进度、数量。此外，通过图钉可快速查看问题详情，方便管理者获取问题信息，整个过程都能追溯并永久保留，减少扯皮现象，大幅提升沟通效率。

基于C8BIM海量的储存空间，施工方案、施工日志、施工影像等各项资料均可得到永久保存，并可通过二维码、链接共享资源，支持微信、QQ等任何平台不限速下载查阅。与此同时，可以通过拍照、录视频等形式，发布工程动态，记录美好瞬间，实现各参建方施工全生命周期的协同管理。

BIM+3D打印

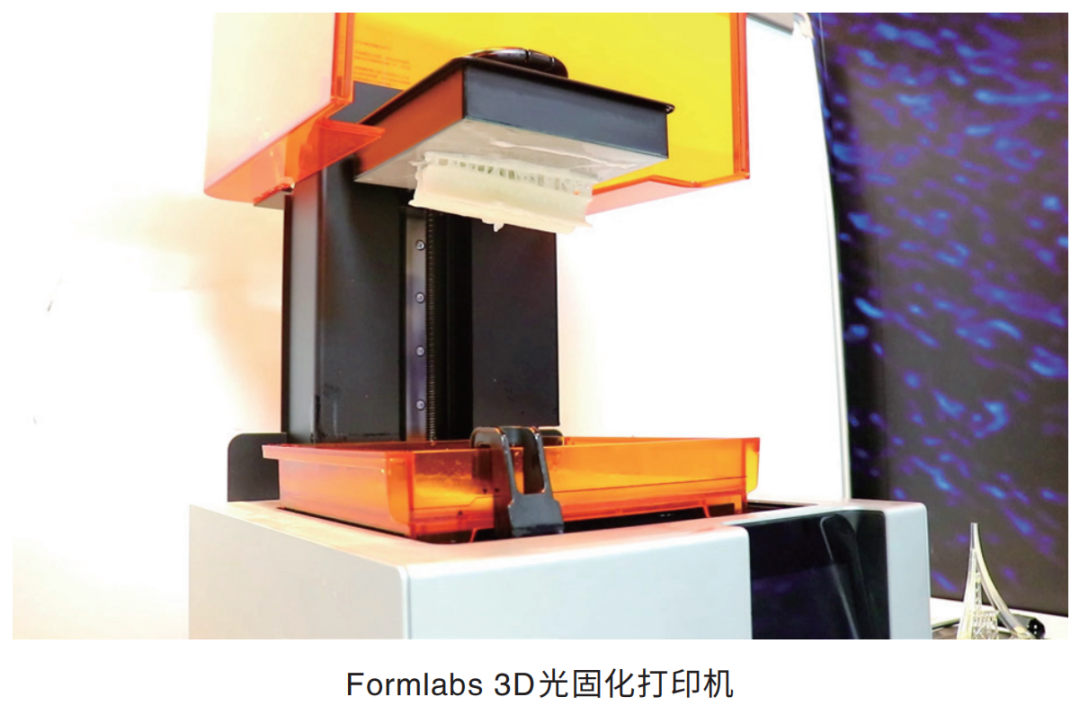

基于Revit模型，采用Formlabs 3D光固化打印机制作复杂节点结构模型，搭配AR增强现实，辅助交底埃及工人，便于更加直观地进行技术交流。

BIM+MR

基于SketchUp采用HoloLens MR技术，将已有建筑与待建建筑有机结合，切身感知成型效果，比对优化。

BIM+VR

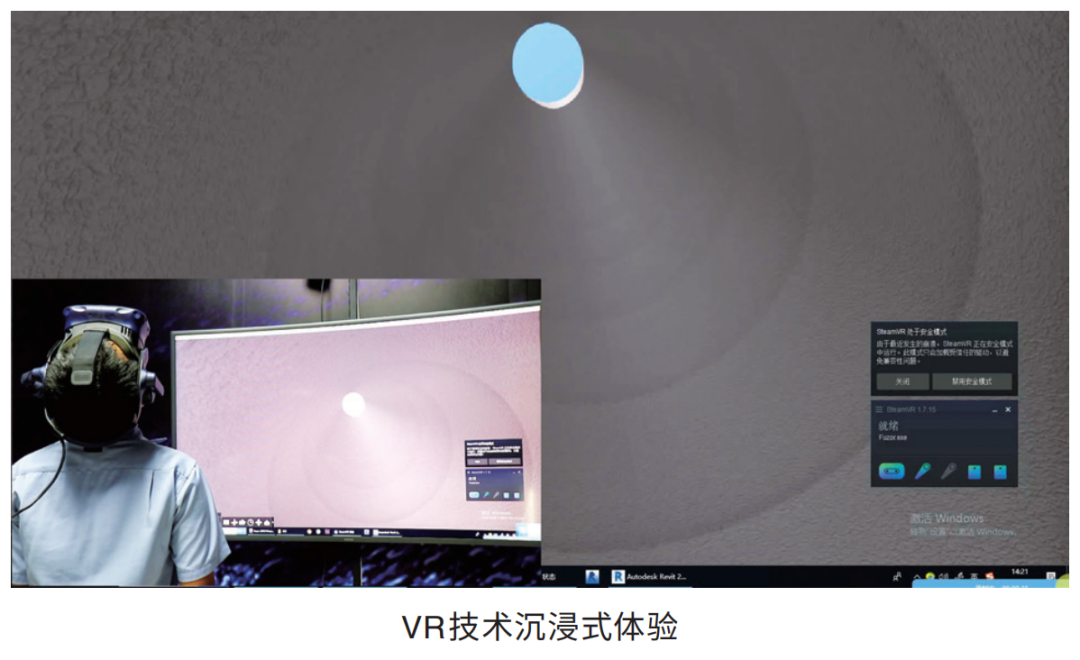

基于Fuzor，并借助VR设备，对项目进行沉浸式检查，对施工队伍进行安全交底，激发大家的学习兴趣。

优化前后概况

项目桩基原设计为200根旋挖钻孔灌注摩擦桩，桩径1.2m，入微风化玄武岩5m–10m。通过设计推广，优化为74根人工挖孔端承桩，桩端持力层为中风化玄武岩层。

可实施性分析

优化过程通过查看地勘报告，基于Maya超高精度曲面拟合处理能力，构建地质模型。经分析，-16m以下为中风化玄武岩，-16m以上为坚硬土，综合考虑CBD项目20栋高层同时施工，旋挖转机严重不足，拟采用人工挖孔桩。

持力层受力分析

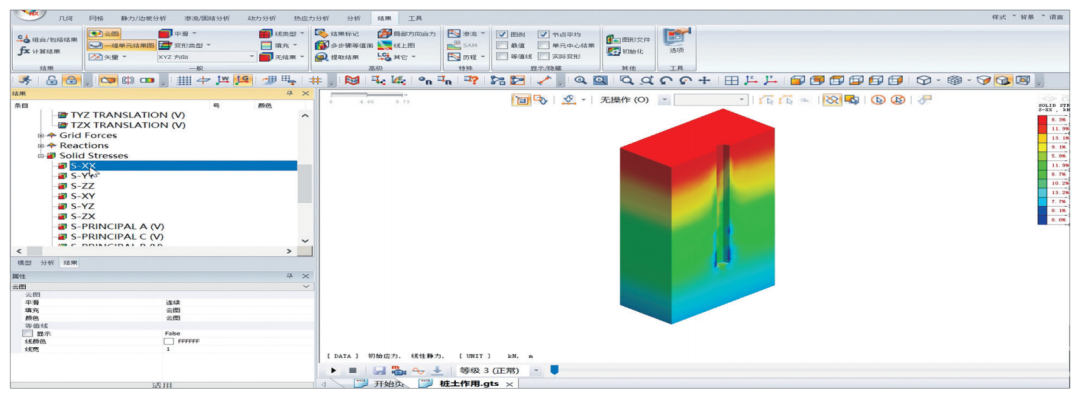

运用Midas对中风化玄武岩持力层进行验算，经过反复计算模拟，初步验算通过桩端持力层受力可行性，并确定最优设计参数。

Midas结构计算分析

人工挖孔桩优化设计

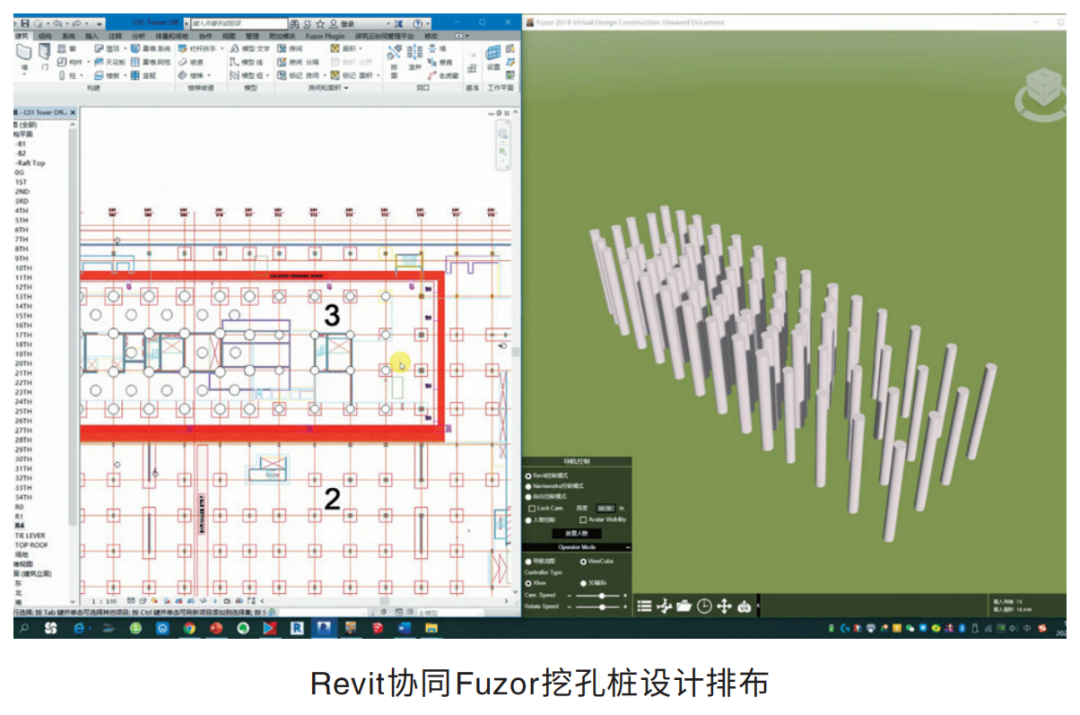

基于设计荷载及Midas提供的参数，运用Revit协同Fuzor对挖孔桩设计排布，对柱子等重点部位挖孔桩进行全覆盖设计，对其他部位进行设计优化排布，最终优化的人工挖孔端承桩含2m桩径20根、2.5m桩径54根。

桩基承载力检测

优化后的端承桩单桩承载力达5600t，由于当地缺乏大型桩基检验设备，检测成本极高，我们通过改进传统平板荷载试验方法及装置，采用较小直径传力柱检验桩底小范围内持力层承载力，以此来等效换算2.5m直径单桩承载力5600t的持力层。验算过程通过Midas分别等效换算1.8m/1.5m/1.2m桩端承载力，间接检验超大直径端承桩承载力，最终确定1.2m直径传力柱换算承载力仅为1300t。

桩基承载力检测方法

“传力柱”设计

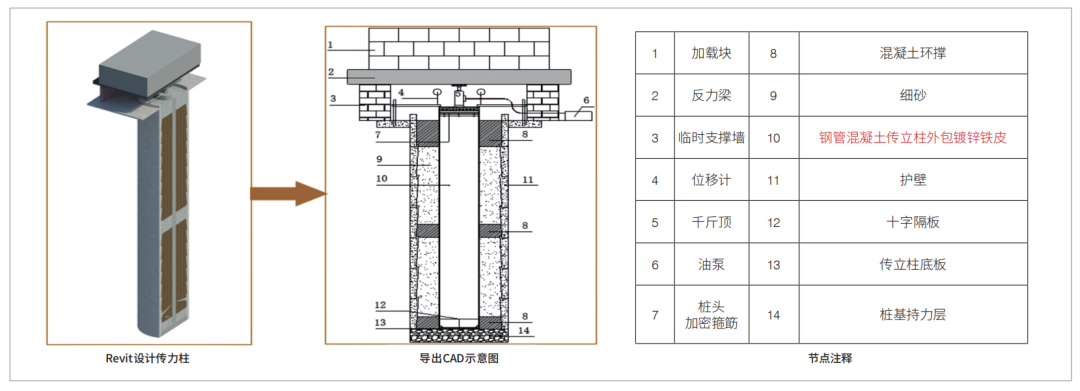

基于Revit对传力柱各个节点进行设计，创新使用钢管混凝土传立柱，外包镀锌铁皮（最大限度减少桩身摩擦力），并通过3D MAX对施工全过程进行模拟交底。基于BIM成套桩基承载力检测方法，荣获发明专利1项，形成工法1项、QC成果1项。

埃及新首都CBD项目BIM应用立足于解决各施工重点难点，基于公司自主研发BIM云平台,实现了全员、全专业、全过程及国内外BIM工作的高效联动。项目BIM的顺利实施多次获得埃及高层领导的一致称赞，兄弟单位多次参观学习。未来，我们将继续利用BIM技术，助力“一带一路”工程建设，为推进中国标准国际化贡献力量。（本文作者为中国建筑第八工程局有限公司杨慧椋　刘典昆　王晶）
