基于BIM技术的施工图审查业务应用研究

广联达科技股份有限公司  闫文凯  詹松

作为建筑业信息化的重要组成部分，建筑信息模型（BIM）应用是促进建筑行业技术升级和建筑领域生产方式变革的重要内容之一。在建筑领域普及和深化BIM应用，对提高工程项目全生命周期各参与方的工作质量和效率，保障工程建设优质、安全、环保、节能等具有十分重要意义。近年来，BIM在我国建筑领域的应用逐步兴起，技术理论研究持续深入，标准编制工作正在全面展开。同时，BIM在部分重点项目的设计、施工和运营维护管理中陆续得到应用，推进BIM应用已成为政府、行业和企业的共识。在此基础上，多地政府还制定和出台相应政策，就如何利用BIM技术推动施工图审查改革进行了一系列尝试和探索。

国家政策

近年来，国家大力推广BIM技术应用，相继出台了一系列相关政策和标准文件，通过政府投资类项目带动BIM技术在规划、勘察、设计、施工、运维全过程的集成应用。

2016年，住建部印发《2016－2020年建筑业信息化发展纲要》（建质函〔2016〕183号），提出建立设计成果数字化交付、审查及存档系统，推进基于二维图的、探索基于BIM的数字化成果交付、审查和存档管理；开展白图代蓝图和数字化审图试点、示范工作；完善工程竣工备案管理信息系统，探索基于BIM的工程竣工备案模式。

2017年，国务院办公厅印发《关于促进建筑业持续健康发展的意见》（国办发〔2017〕19号），提出要加强技术研发应用，加快推进建筑信息模型（BIM）技术在规划、勘察、设计、施工和运营维护全过程的集成应用，实现工程建设项目全生命周期数据共享和信息化管理，为项目方案优化和科学决策提供依据，促进建筑业提质增效。

2018年，国务院办公厅印发《关于开展工程建设项目审批制度改革试点的通知》（国办发〔2018〕33号），提出实行联合审图机制，将建设项目消防设计审核备案、结合民用建筑修建防空地下室设施许可事项的技术审查并入施工图设计文件审查，实现一类机构、一次审查、结果互认；推行政府购买服务方式开展建设项目施工图审查。

为了实现在2019年上半年将工程项目审批时限压缩在120个工作日内，国务院办公厅印发的《关于全面开展工程建设项目审批制度改革的实施意见》提出要进一步精简审批环节，要求“试点地区在加快探索取消施工图审查（或缩小审查范围）、实行告知承诺制和设计人员终身负责制等方面，尽快形成可复制可推广的经验”。

BIM技术支持

随着BIM技术在设计领域应用的不断深入和成熟，基于BIM的正向设计逐步开展[1]，BIM设计的价值在于以BIM模型为载体的建设工程信息在全生命周期不同阶段信息的无损传递和共享。而BIM设计能否充分发挥其价值，实现从规划、勘察、设计、施工、运维各阶段的BIM全过程集成应用[2]， BIM审图是必不可少的环节。

利用BIM三维技术可进行在线可视化审查，可以从任意角度查看任意专业的三维模型[3]，直观地读取设计者的意图，保证设计意图及信息的无损传递，将因信息理解错误造成的损失降至最低，不仅能够极大地提高审查工作效率，同时可在虚拟建筑空间中检查各项设计性能参数，方便直观、快速、全面地查找设计错误。

通过互联网和云服务方式，采用BIM模型交付、审查、变更、批注，审查意见等信息实现留痕管理，通过有效的BIM版本化管理，相关主管部门可实时监控并保留BIM模型审查情况，将传统的“事后监管”模式改变为“事中监管、全程监管”，使信息更加公开透明，有利于保障工程项目的设计质量。

业务流程分析

依据国家与各地政策的发布与实施结果，按照目前施工图审查方式与要求，BIM施工图审查建设覆盖的范围主要包括房屋建筑工程、市政基础设施工程、轨道交通工程，同时涉及的主管部门有住建部门、消防部门、人防部门。

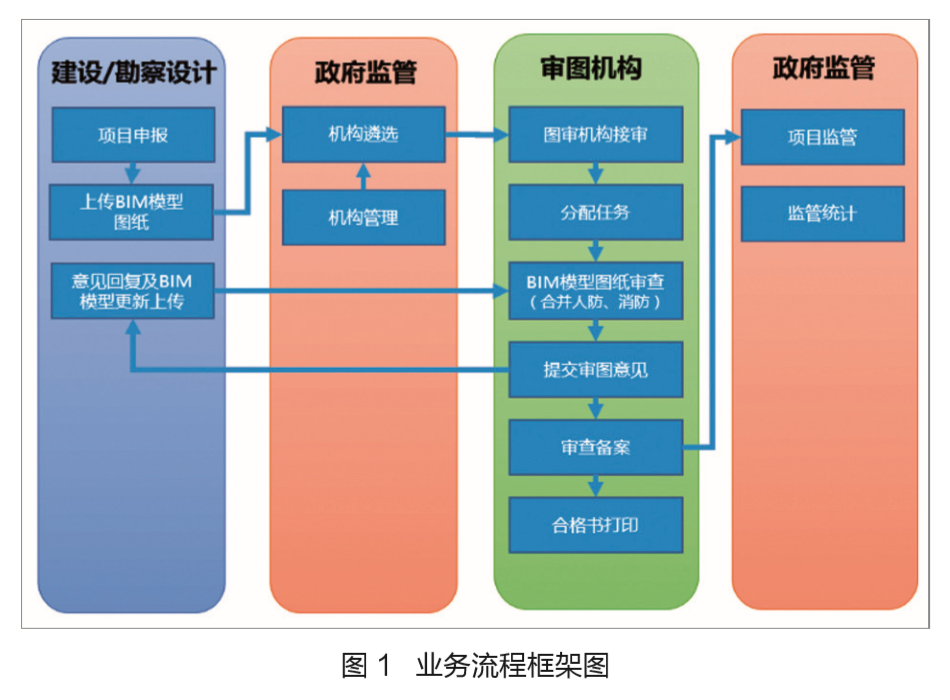

在此基础上，BIM施工图审查的业务流程（图1）主要包括如下几个方面：

一是对接各地工程审批平台后，建设方在工程建设项目审批平台发起审查事项申报，申报成功后同步至BIM图审系统，同时通知相关单位进行BIM模型资料提交。

二是勘察设计单位收到资料提交通知后，在BIM图审系统上进行模型资料的上传，上传完毕后提交报审。

三是系统根据遴选规则自动或手动为报审项目选择审查机构，并推送审查项目给选定的审查机构，审查机构收到通知后至BIM图审系统进行项目的接审、任务分配并开展技术审查工作，在线填报审查意见，并确定是否审查通过。对未通过的项目系统发送通知至相关建设方、勘察设计单位，要求进行整改答复。

四是勘察设计单位收到整改通知后，至BIM图审系统进行BIM模型资料的修改完善并提交修改资料至系统，同时对意见进行在线答复。过程中建设方全程监控并在有异议时进行协调。资料整改提交并答复完毕后，再次提请审查，系统发送通知给审查机构。

五是审查机构收到审查通知后，至BIM图审系统进行BIM模型的再次审查，如果审查不合格，重复审批和推送的环节，直至审查通过。审查通过的项目由审查机构进行BIM模型资料归档，并生成电子合格证。

六是项目审查通过后，系统自动将审查结果和BIM模型资料推送到相关平台完成BIM施工图审查工作。

主要解决方案

（1）BIM项目报审阶段

建设单位通过系统录入报审相关资料，通过选择对应的勘察单位和设计单位完成。审查项目报审通过后，由勘察设计单位先将报审文件进行上传，并且在过程中提供项目BIM设计变更管理，对已取得审查合格证的项目可由建设单位发起变更申报，开展变更审查，以满足项目变更需求。

（2）BIM资料上传功能

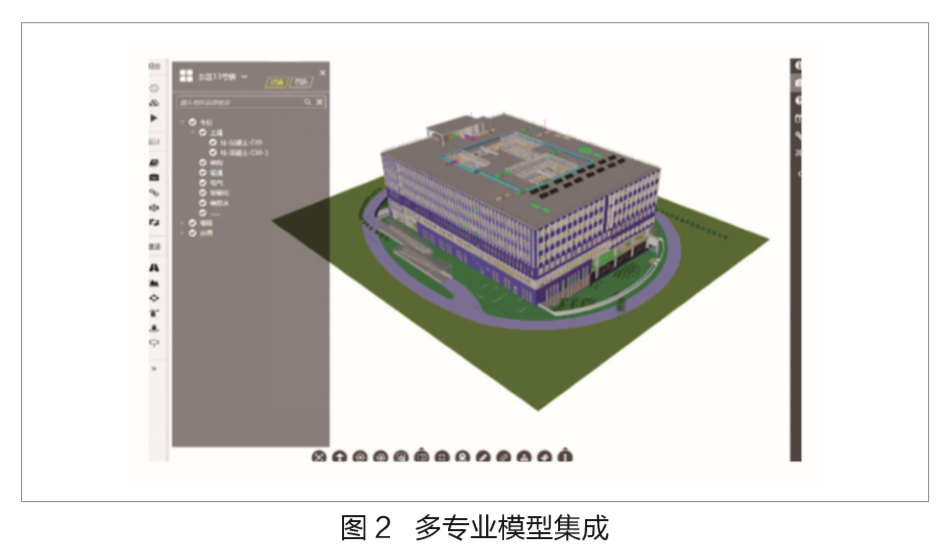

需要提供勘察、设计、建设单位BIM设计成果的交付应用服务，包括BIM模型文件的上传、BIM交付文件管理、文件汇总提交、交付文件送审等功能，如BIM模型文件管理，一个项目有多种专业，为规范化管理并满足后续模型审查需求，要求具备对模型文件的目录式管理能力[4]。此外，BIM模型版本管理，需同时支持文件的版本管理，可实现历史版本追溯（图2）。

（3）BIM项目审查阶段

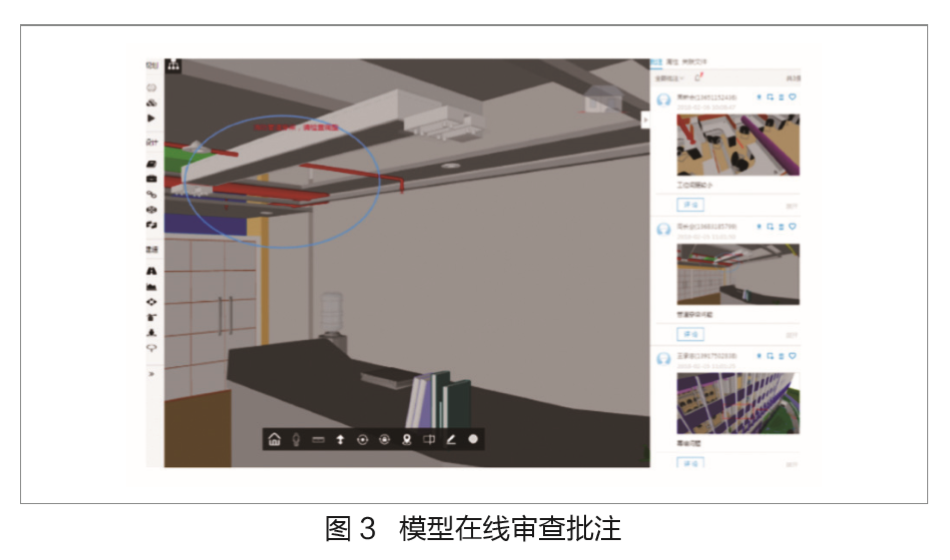

这个阶段要求具备审查过程在线化应用和模型审查两个方面的重要能力，分别强调施工图审查过程与BIM技术能力。审查过程在线化应用包括审查过程管理（审查意见、意见回复、复审），合格书发放，模型及审查信息归档备案，并联审查；模型审查能力包括模型全专业集成浏览、模型在线审查批注（图3），二三维联动审查（图4），模型变更对比（图5）等几个方面。

（4）BIM项目监管功能

BIM图审监管实现主管部门对项目的多纬度实时监管，从而掌握BIM审查项目情况，从全过程、全项目、全周期、全地域严格把关模型审查，并且利用BIM模型可实现全程可视化监管。BIM项目监管具体包括项目监管、机构遴选、统计分析等方面的内容。

项目监管：监管部门可以对项目进行全过程随机抽查，以项目的BIM模型为信息载体，直观可视化查看项目多维度的信息，还可以按照区域划分监管权限，方便监管部门内部分工授权分区监管。

机构遴选：主要提供监管部门，在政府购买服务模式下为报审项目指定审查机构，并维护遴选相关条件规则。

统计分析：监管统计是为监管部门提供的对各个项目、机构、审查结果、审查时限、工作量等信息进行多维分析统计、报表生成的功能。通过对数据的多为分析和直观展示，实现数据化监管、智慧监管。

（5）BIM数据标准

这部分数据标准分为两种：一种是文件数据标准，包括BIM设计文件的格式[5]、信息呈现方式、细节处理方式等；另一种是通过数据接口管理，形成数据集成对接的保障。具体来说，数据接口管理有数据编码规则，BIM施工图审查和外部业务进行数据交互的基础支撑和对外接口，通过对外接口向外部业务系统提供通知、数据和任务流转。

（6）BIM技术基础支持

BIM技术基础支持是指底层能够支撑三维模型技术，主要是为了实现BIM三维模型的轻量化转换、在线浏览、在线审查批注等功能，以支撑BIM施工图审查业务的全过程，包括模型文件管理、图形引擎、模型在线浏览、模型数据提取等。
