AHCEC创建伊斯兰教第二大圣城的实景模型

 项目团队借助ContextCaptureOrbit,对41,672座建筑和7,000公里的道路进行了建模和测量



提高容纳朝圣者的能力


麦地那是穆斯林的第二大圣城,也是历史上穆斯林国家的第一个首都。每年,全球18亿穆斯林中会有很多人会来到沙特阿拉伯麦地那参观游览。朝圣者来到这座城市,主要是为了参观三座著名的清真寺以及其他具有历史意义的宗教圣地。



多年来,朝圣者的人数呈指数级增长。为了满足朝圣者人数不断增长的需求,沙特阿拉伯王国希望在2030年前将每年容纳参观者的能力从800万增加到3,000万。沙特王国计划投资700万里亚尔,建造博物馆并规划一条集历史古迹、文化传统和旅游景点于一体的路线。拥有超过55年经验的Ala Abdulhadi& Khalifa Hawas咨询工程公司(AHCEC)负责设计平面图,在保留历史遗迹的同时扩建运输系统和接待设施。





创建实景模型以加强城市规划


AHCEC与麦地那发展局合作,为该项目制定战略执行计划。城市当局希望通过实施实景建模解决方案来帮助规划城市55平方公里历史古迹区的开发,借助实景建模解决方案,项目团队能够收集所有适当的资源并简化项目时间表。实景模型将用于为城市核心地区创建数字孪生模型。



AHCEC700平方公里的道路网进行了移动测绘,其中包括7,900公里的道路。该团队需要构建包含三维移动车载测量和实景模型数据的综合应用平台,来支持城市规划团队。由于覆盖面积巨大,且工期从两年缩短至一年,AHCEC转而采用了一种创新且数据可互用的数字化解决方案。



使用无人机和移动设备进行测绘


首先,项目团队获取了LiDAR数据,以创建同时包括无人机(UAV)数据在内的混合模型。其他团队成员驾车穿越街道,为创建该模型采集数据。 AHCEC将城市划分为多个占地2.25公顷的单元,并在野外使用了6架无人机。该团队在全市范围内建立了1,038个控制点,在85天内通过7,033架次的无人机航拍来确保准确性并完成数据获取。

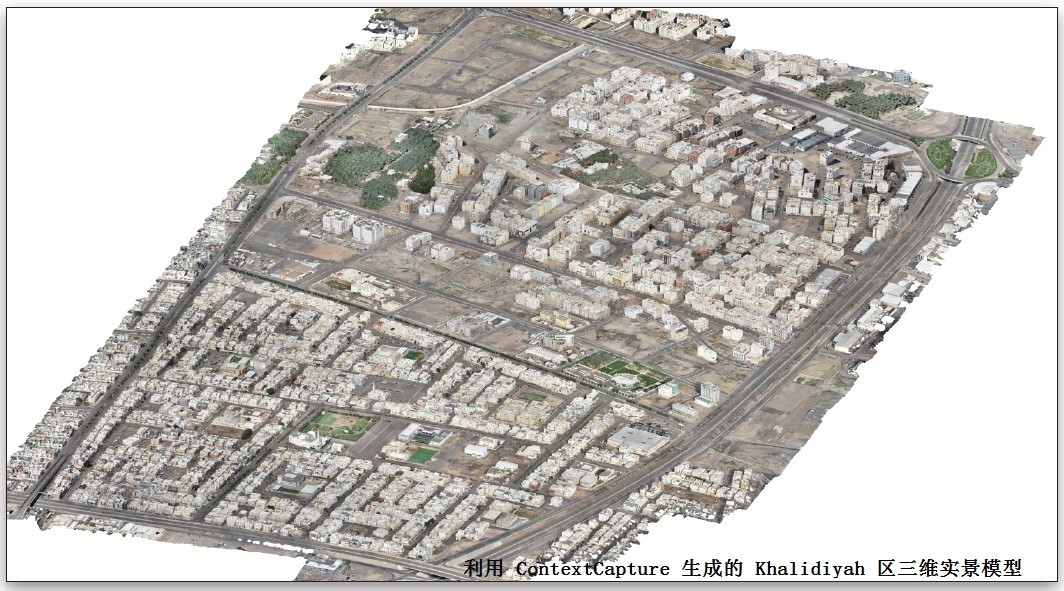

使用ContextCapture,项目团队处理了近7万张图像(约13.7 TB),以创建逼真的三维城市模型。 AHCEC还使用三维移动测量解决方案来管理大量移动测量数据。Bentley的三维移动测量解决方案Orbit能够有效管理和提取特征地物,并发布移动测量数据。该平台能够管理和提取大量无人机数据,并为模型创建全景图。这些应用程序的数据互用性还支持以Web就绪格式导出模型,以方便提交给政府和其他项目参与方进行审批。



记录重要的历史地标


通过使用ContextCaptureOrbitAHCEC能够使用逼真的详细模型记录城市中的每一处名胜古迹。利用这些模型,可以开发穿越城市的新道路,通过在实景模型上叠加其他模型,设计人员和工程师可以准确、清晰地看到整个城市的布局。



该模型获取了高度拥挤区域的每一个特征,包括树木和建筑的纹理。融合激光扫描和摄影测量技术,甚至可以对狭窄、黑暗的小巷进行详细建模。团队还采用了现有的点云数据。



该模型提供统一的参考,可供多专业场地规划和工程团队查找各自需要的信息。现在,无需拥有大量二维或三维建模经验,就可以轻松与其它部门共享模型以及进行可视化和测量。最后,该团队还对两个重要清真寺之间的3公里人行道进行了可行性研究,并进行阴影分析,最大限度提高清真寺与周围设施之间的行走舒适度。



为未来项目奠定坚实基础


实景建模为团队提供可靠的勘测技术,可最大程度减少建模时间和成本,同时简化决策和可视化过程。AHCEC的实景模型帮助团队提前15个月完成了项目,同时该设计还方便朝圣者进入麦地那。使用ContextCaptureOrbit,项目团队在9个月内完成了目标,节省了一年以上的勘测时间和超过4,200万沙特里亚尔的成本(约合7,000多万元人民币)。该团队采集了75万多张图像,完成了41,672座建筑的建模,并勘测了7,000多公里的高清道路。


这是沙特阿拉伯境内在短时间内使用消费级无人机完成的最大规模项目。未来,该团队将使用BentleyiTwin®Services 来创建数字孪生模型。AHCEC计划从环境传感器等公共设施中收集信息,添加到实景模型中,并计划应用AssetWiseProjectWise,为实景模型中包含的所有项目信息创建唯一来源。
