Bentley为中型城市的供水系统提供资产优化改进方案

Bentley WaterCAD帮助在六个月内完成项目


研究中型城市的供水系统


马来西亚彭亨州的供水公用事业部门指定Minconsult Sdn Bhd对当地一个中型城镇的供水系统进行全面研究。该供水系统包括9家水处理厂,每天共向20,186名用户供水55,470立方米。这些工厂设施老旧,技术过时,效率低下。彭亨地区面临缺水问题,供水压力低且不稳定,出现供水事故后往往需要一周才能恢复供水。



Minconsult负责评估和研究该地区的用水需求,并预测到2030年的需水量。项目组还需要评估和分析现有的水处理厂,并提出升级方案,以达到水质标准,并提高供水量,满足预计的人口增长需求。



团队检查了水处理厂,建议安装新的管道和修缮水库,以通过改建水处理厂的设施来满足预计的增长需求。此外,Minconsult建议在必要时修建新的水处理厂,以增强供水系统,并委派项目团队对这些工厂进行土地勘测。该项目的工期很短,只有六个月。



预测需水量


1980年以来,Minconsult一直致力于提供多专业工程和项目管理服务,是东南亚最受推崇的独立项目管理和咨询工程公司之一。该公司负责提供项目咨询服务,对现有供水系统进行全面研究,找出薄弱环节和不足之处,并提出经济有效的解决方案。项目团队的研究和建议需要解决供水系统的许多问题,并确保停水和缺水事件不再发生。



团队的目标是对整个供水系统进行评估、测定和研究,并提出供水设备升级建议,以确保在 2030年前具有足够的供水量来满足未来增长需求。项目交付成果和预期成果包括拟议的资产更换和翻新和成本计划,以及到2030年的拟议时间表。然而,项目团队面临诸多挑战,包括非常老旧的给水管网,六个月的紧张工期,以及人手有限的核心团队,其成员仅包括一名团队领导、一名建模专家和两名工程师。团队成员还需要安排资产改进和施工,确保在不造成财政资源压力的情况下合理分配资金。



制定改进计划


为了克服这些挑战,Minconsult借助Bentley WaterCAD制定了改进计划。为了帮助用户考虑许多不同的情况和可能的设计方案,项目团队使用WaterCAD分析了28个不同的设计和操作方案,并使用方案管理和绘图功能对这些方案进行了比较,改进了决策过程。在管网系统分析中使用了“假设分析”方案、临界分析和隔离分区功能。




生成中央数据存储库


Minconsult团队成功建模后将模型整合至项目中,旨在确保所用数据保持准确和最新。这一点很重要,因为不同的群体和项目参与方需要访问同一数据库来获取信息。通过将所有数据集中存放在同一位置,减少混乱,提高了数据可信度。WaterCAD支持用户在CAD和空间数据库之间导出和导入数据。因此,可以快速进行数据交换和更新,而不会丢失数据或出错。未来供水资产的翻新数据可以在各种软件平台上轻松采集和共享。


节省人工时

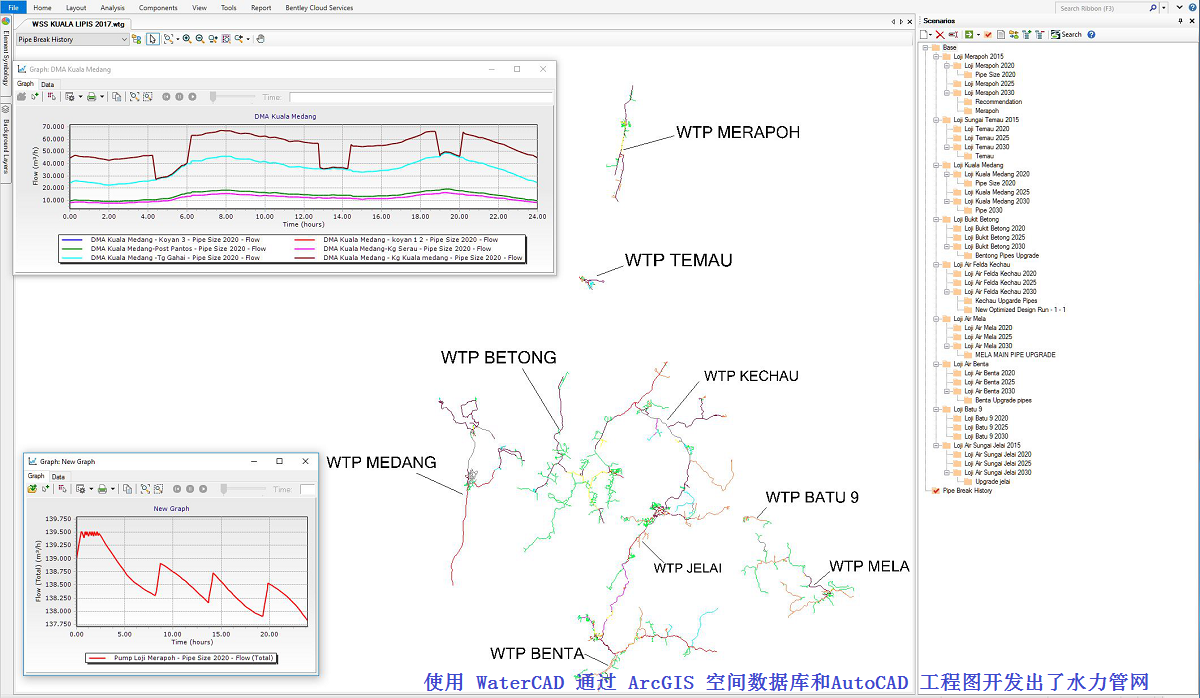

借助WaterCAD,该团队节省工时,将工期和人员投入缩减了一半以上。通过数据导入和导出,可以跨团队与项目参与方轻松共享数据,而隔离阀和临界分析功能则有助于为模型快速划分DMA分区。用户可以利用WaterCAD,通过ArcGIS空间数据库和AutoCAD工程图自动开发水力管网,无需手动操作。Minconsult在原定的六个月期限内完成了这一项目,降低了成本。



提高管网可靠性


通过对现有给水管网和水库的需水量进行分析,可以根据可能的需水量增长和耗水量预测出更切合实际的结果。对28种不同方案的模拟也带来了更切合实际的给水管网改进。供水资产改进对公司而言成本最低,对周围环境的碳排放量也小得多。



该项目还造福了当地社区。通过该项目,公用事业公司以及管理所有给水管网和资源的州政府能够预先对资本支出进行管理和规划。该州现在能够快速察觉现有系统存在的所有问题,并分配必要的资源。通过及时构建有效的供水资产,减轻了给水管网中的居民和行业面临的缺水问题。健全可靠的供水基础设施有助于经济和行业实现更健康的发展,造福当地社区。
