BIM助力建设贵州水库项目,更好管理水资源

发布时间:2019/4/23 14:42:51 浏览次数: 作者: 管理员 来源: 本站

利用 Bentley 应用程序增进沟通,提高效率


克服严重干旱


2008年,位于中国贵州省西南部的黔西南州普安县遭受了严重的干旱。超5000 万人和500 万公顷农作物受到影响,有2000 万人没有足够的饮用水。中水珠江规划勘测设计有限公司设计了该地区的一个中型水库项目——五嘎冲水库项目。


该水库项目有助于更好地管理该地区的水资源,项目内容包括设计和建造碾压混凝土双曲拱坝、坝顶溢流表孔、泄洪放空底孔、发电引水系统、提水泵站、供水区、灌区输水等建筑物,以满足生活和工业设施用水、灌溉用水和用电需求。


中水珠江规划勘测设计有限公司承担本工程施工图设计及现场技术服务工作。该项目需要克服地形和地质状况复杂、项目空间受限等问题,对场地挖掘工作和结构设计等方面构成了极大的挑战。




充分利用Bentley 的BIM技术

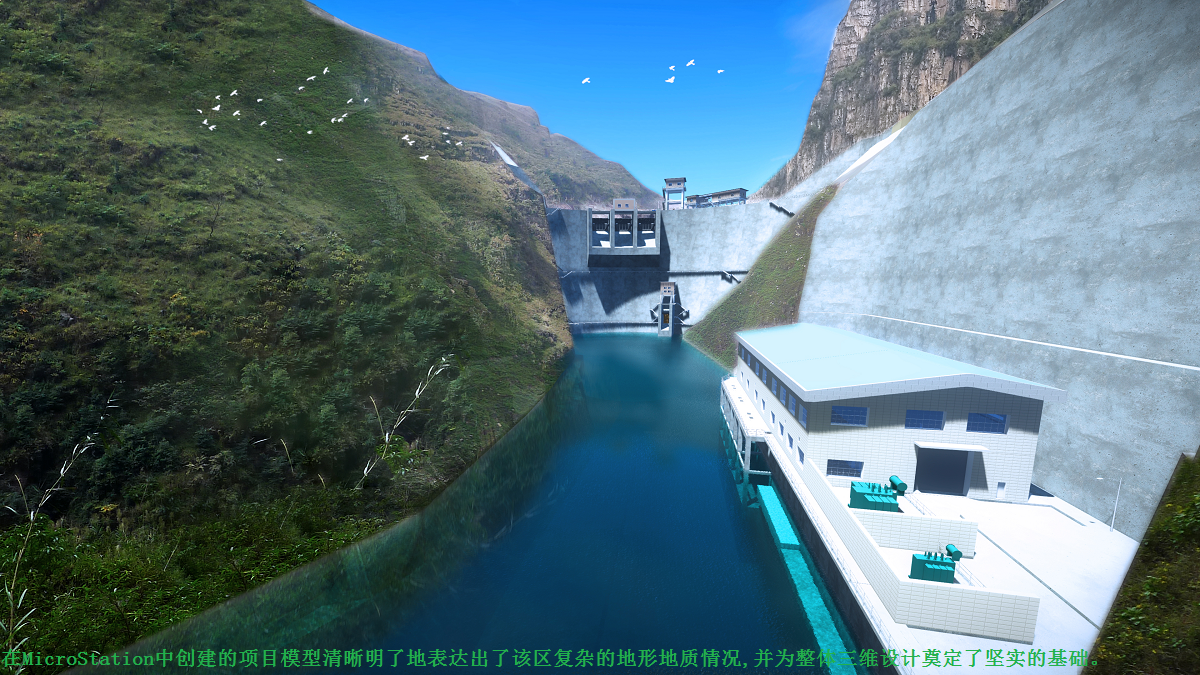

项目团队首先使用MicroStation 建立了一个三维地形模型,然后通过将此模型与地质数据整合在一起,基于MicroStation 创建了一个地质模型。这一模型不但清晰明了地表达出枢纽区复杂的地形地质情况,而且还为整体三维设计和右坝肩L1 裂隙处理方案设计奠定了坚实的基础。


随后,该团队便利用模型信息开始设计工厂和堤坝。使用OpenRoads设计公路,借助AECOsim Building Designer 开展挖掘工作,利用MicroStation 进行了混凝土结构配筋和电气设计,借助OpenPlant完成水力机械设计。


利用Bentley 的BIM 技术,该团队还解决了整个设计过程中的复杂问题。例如,设计人员在它的帮助下通过“之”字形马道开挖设计解决了二维设计中难操作的问题。此外,在Bentley 解决方案的帮助下,解决了地质三维模型和设计三维模型的协同组装问题。


基于此三维模型,项目团队解决了复杂的地形和地质相关问题,开发了项目布局方案和场地挖掘方案,从设计图中进行了工程量提取和平面抽图,同时还增强了图纸设计和效果图的显示效果。团队利用这些模型创建了客户要求的相关标准化技术文档。


创建协同工作环境


项目团队使用ProjectWise 作为协同设计平台,轻松实现团队协作和信息共享及设计文件的集中管理,能够快速高效地开展工作。在整个设计过程中,Bentley 应用程序为其设计和产品流程提供支持,从而为项目涉及的众多专业提供了极大的帮助。重复性工作也相应减少,在大幅缩短设计时间的同时保证了设计质量。


项目团队以协同方式开发了施工图纸,并使用 Bentley 的应用程序创建了一个整体性的三维建模流程。用户可以轻松地从地形和地质模型中获取信息。此外,应用程序的数据互用性还帮助多专业团队成员在协同工作时减少重复信息的输入。


交付成果


该团队利用Bentley 应用程序满足了当地和项目的要求,在短短两个月内便完成了三维模型设计,轻松解决了项目期限紧迫的问题。此三维模型用于为施工团队生成高精度的二维工程图。设计团队使用超建模功能将图纸与三维模型联系起来。通过制定和执行设计流程标准,有效管理设计文件,将设计缺陷率降低了85%,设计效率提高了30%。


团队可以轻松地与其他团队成员和利益相关方针对设计进行沟通,使沟通效率提高了50%。此外,Bentley 应用程序的三维建模功能还帮助团队成员直观地了解复杂地形的设计。该项目面临着施工空间狭窄、存在大型L1 裂隙等困难,通过创建三维地形模型,设计师可借助二维工程图无法独立实现的功能针对各种复杂因素进行规划。如果没有Bentley 的三维建模应用程序,该项目就需要更长的时间才能完成。


该水库建成投入运行后,将会大大改善农村和城市社区及周边工业用地的日常用水、灌溉用水和用电。这也有助于改善环境、提升社区生活质量并促进本地经济的发展。未来,中水珠江规划勘测设计有限公司计划将其最新掌握的三维设计经验应用于风电场、环境管理和给水等各种行业的其他项目。该公司将继续关注绿色能源,并继续使用Bentley 应用程序来提高自己的工作效率。


“在本项目中,Bentley 的各类软件为各设计专业提供了一个统一标准、统一文件格式的协同合作平台,大大地提高了设计工作效率。”——中水珠江规划勘测设计有限公司,BIM技术应用中心主任,傅志浩
